수중 펌프 시방서

• 1. 일반 사항

  1) 적용 범위
  본 시방서는 본사업의 수중펌프를 제작함에 있어 규격, 성능, 품질시험 및 검사 등에 적용한다.

  2) 제작 납품 설치 계약자 구비 조건
  (1) 본 수중 펌프는 고정밀 기술로 제작되어야 하므로 국제 규격(ISO, ASTM,IEC등)에 부합되는 사양을 구비하여 제작 할 수 있는 업체에 한하며, 특히 품질 보증 및 품질 경영을 위한 국제규격인 ISO 9001 및 환경보호를 위해 환경관련 국제규격 ISO 14001의 인증을 획득한 업체이어야 한다.
  (2) 수중 펌프는 완벽히 일체식으로 제작되어야 하므로 기능적 상호 관계상 펌프, 모타, 감지장치(Mini-CasII),세척밸브(FLUSH VALVE) 등으로 구성되며 관계된 모든 부분은 동일 제작사가 만든 제품이어야 한다.



• 2. 수중 펌프 제작 및 설치

  1) 개 요

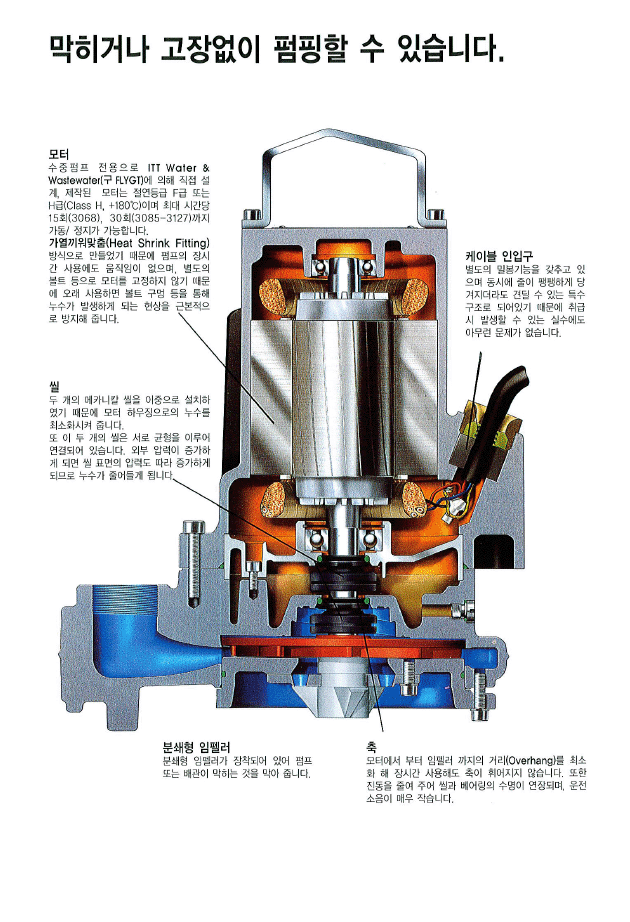

  본 수중 펌프는 펌프, 모타, OIL CASING, 감지장치(MONITORING UNIT),플러쉬밸브(FLUSH VALVE) 로 구성되며 전체가 일체로 수중에서 작동되도록 설계 제작되어 자동탈착식으로 설치되어야 한다. 펌프의 모타는 수중 동력 케이블 및 CONTROL CABLE을 갖추어야 한다.

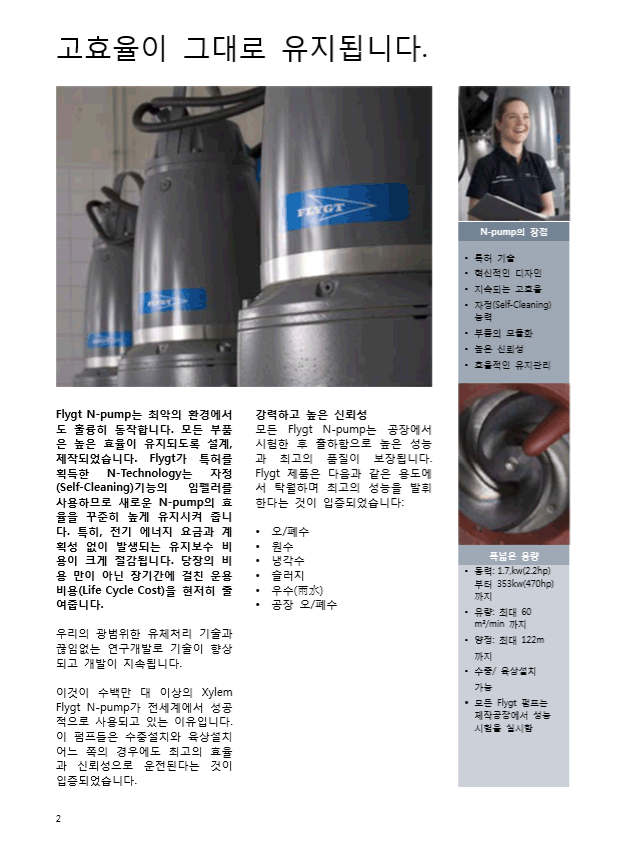

  2) 펌 프
  (1) 설계 조건

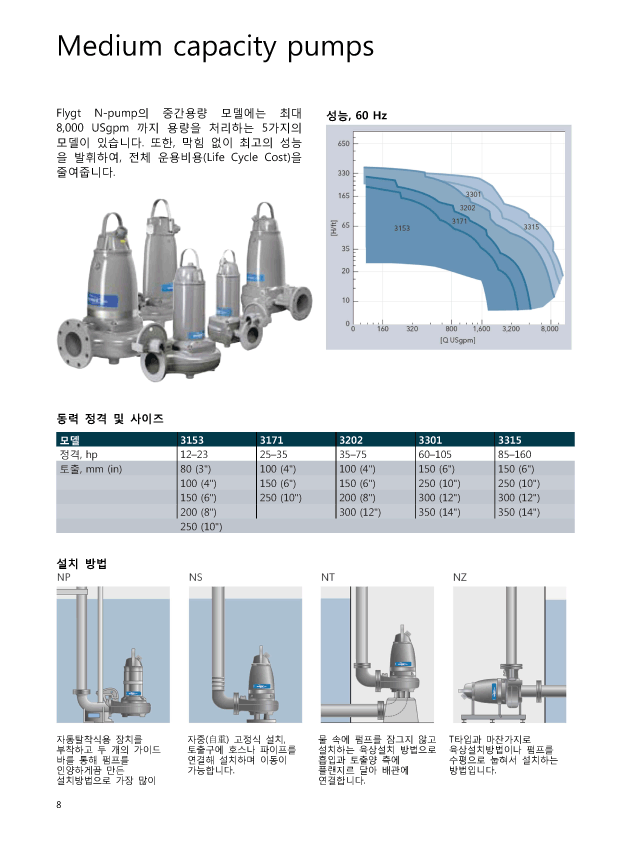

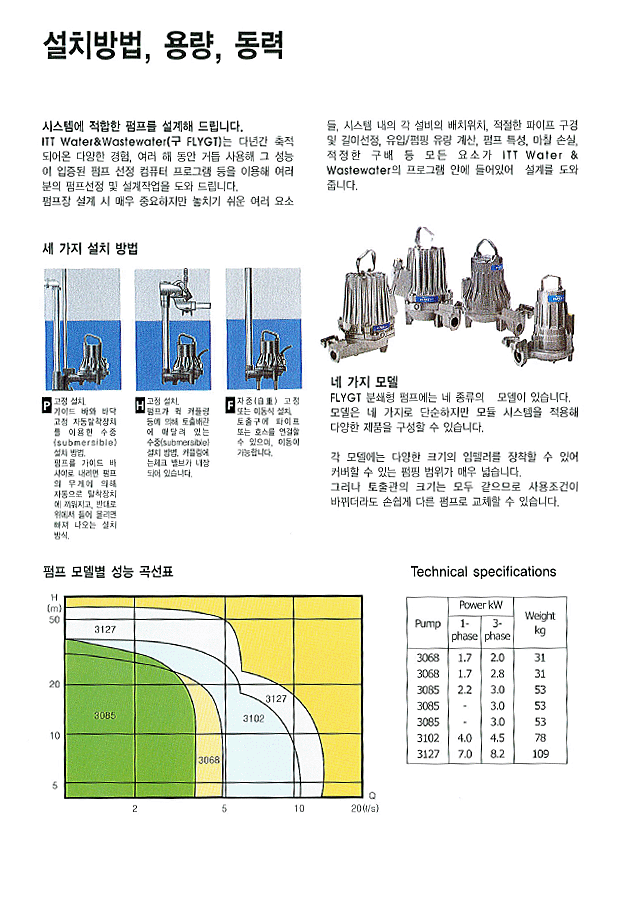

  가. 형 식 : 수중 모타 펌프(Model NP3153MT, Code 434)
  나. 유 체 : 오.배수
  다. 유 체 온 도 : 최고 40oC

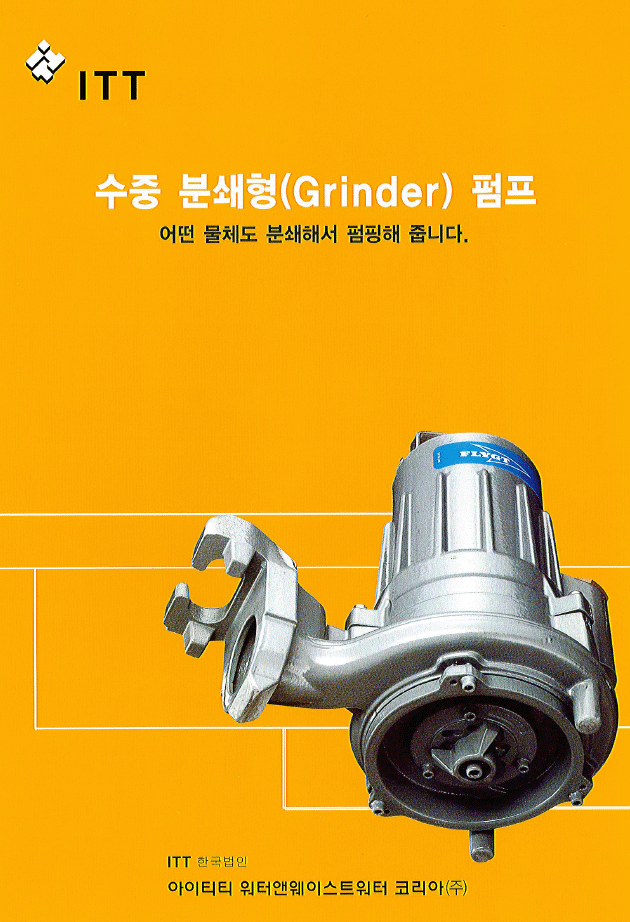

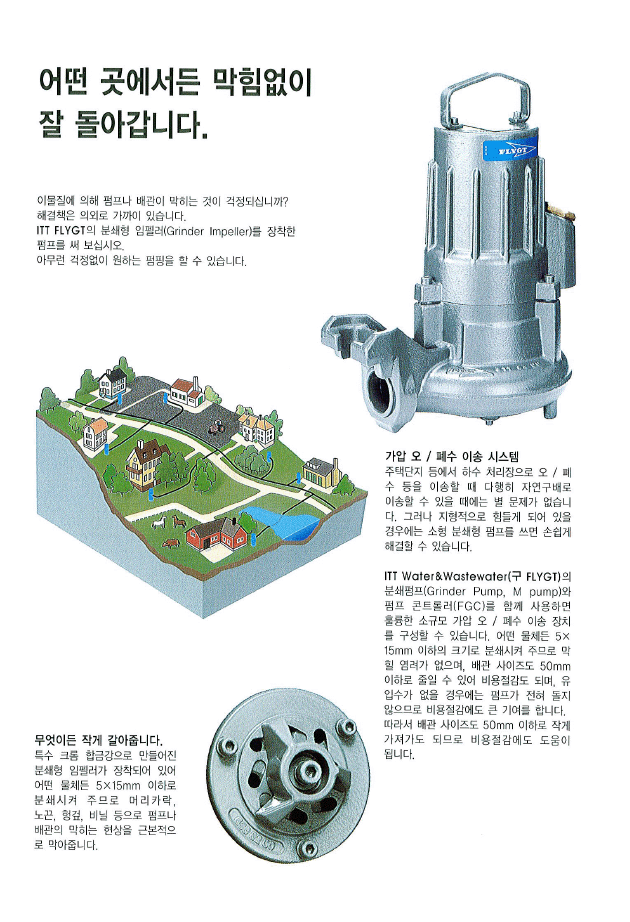

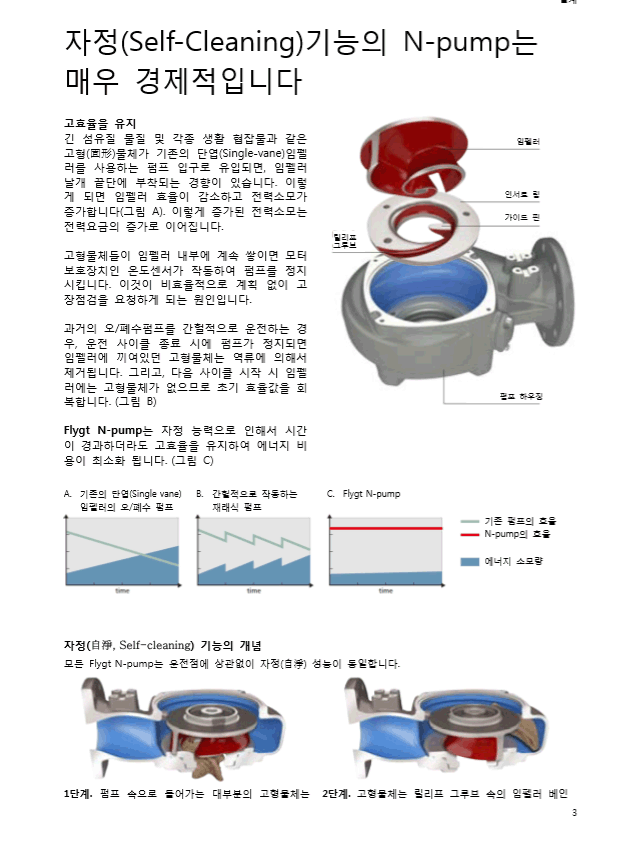

  라. 임 펠 라 : 그라인더 임펠라

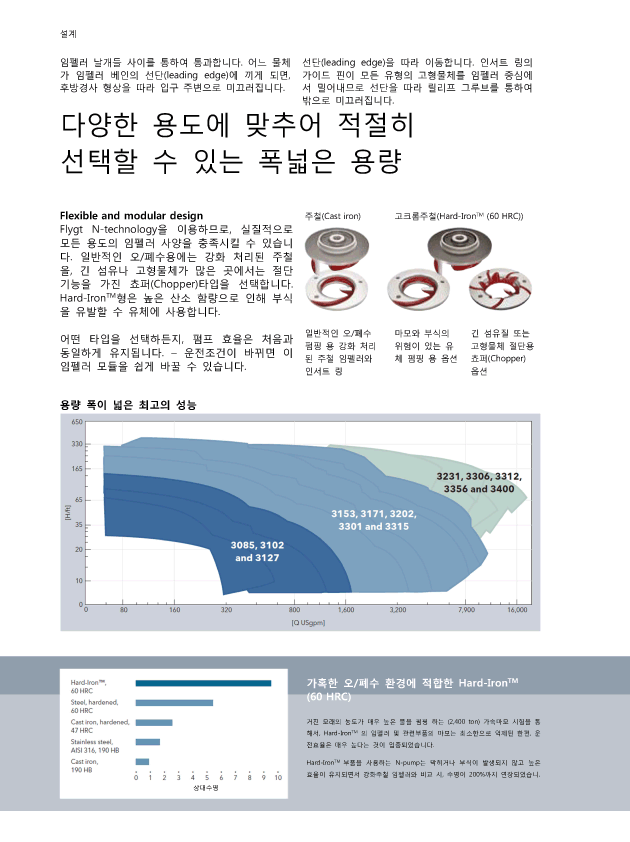

     - 회전칼날 : 강화크롬강(ROTATIONARY CUTTERWHEEL:ALLOYED WHITE CAST IRON(60HRC)
     - 고정칼날 : 강화스테인리스(STATIONARY CUTTER RING: HARDENED STAINLESS STEEL(60HRC)
  마. 펌프는 ISO 9906, ANNEX A의 규격에 의거하여 성능시험이 되어야 한다.

  (2) 재질 및 시방
  가. 주 조 부 분 : 주철( CAST IRON ASTM A48 NO.35B)
  나. 주 축 : 스테인리스 스틸(STS 431)
  다. 임 펠 라 : 주철( CAST IRON ASTM A48 NO.35B)
  라. BOLTS 및 NUTS : STS 304
  마. O-RINGS : 고무( NITRILE RUBBER)
  바. 메카니컬씰 : 2중 페이스씰 방식

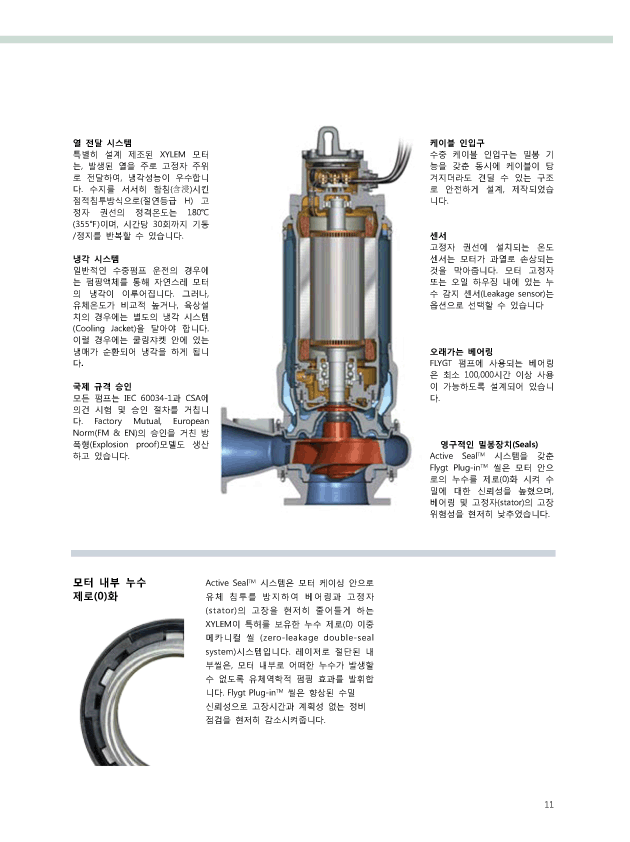

  3) 구 동 기(MOTOR)
  (1) 설계 조건
  가. 형 식 : 농형 유도 전동기
  나. 절연급수 : F급/H급(180°C)
  다. 전 원 : 가) POWER : 3PHASE, 60HZ, 380V
  나) CONTROL : 60HZ, 24VAC
  라. 냉각방식 : 양수 액상에 의한 수냉식
  마. 기동 및 정지 : 시간당 15회까지 기동 및 정지가 가능하여야 한다.
  바. 기동방식 : 직입 기동
  사. 모타는 IEC 60034-1의 규격에 의거하여 설계, 제작 및 시험이 되어야 한다.

  (2) 재질 및 시방
  가. 주 조 부 분 : 주철(CAST IRON ASTM A48 NO.35B)
  나. BOLTS 및 NUTS : 스테인리스스틸(STS 304)
  다. O-RINGS : 고무( NITRILE RUBBER)

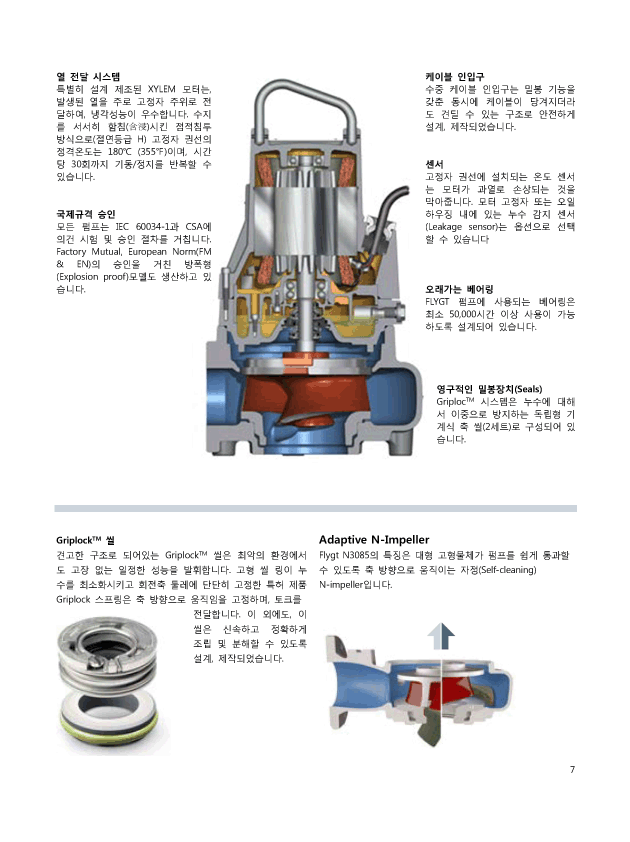

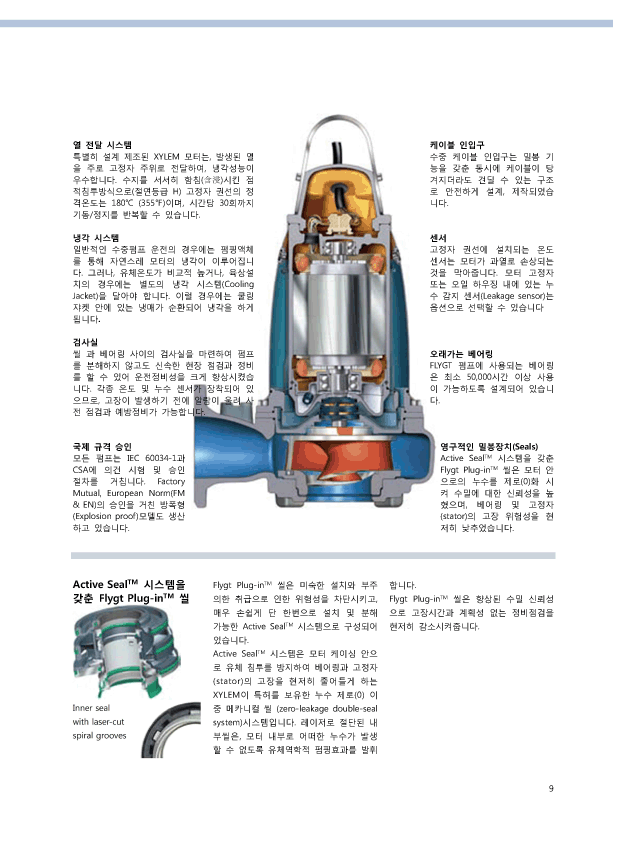

  4) 케이블 인입구
  (1) 연결 터미널은 동력 CABLE과 센서 CABLE과의 간섭이 되지 않도록 하여야 하며, CABLE ENTRY (케이블 인입구)의 SEAL 설계는 그 기능 및 신뢰성을 위해 일정한 비틀림에도 견딜 수 있도록 해야 한다.

  (2) 케이블 인입구는 원통형의 모양이며, SEAL 방식은 RUBBER SEAL 방식이어야 한다. 구성 요소 및 방식은 RUBBER SEAL 각 양측에 스테인레스 와샤가 위치하며, 인입구의 끝단에 위치한 ENTRY FLANGE에 의해 조여져서 압축 SEAL의 형태를 취한다. 따라서 에폭시, 실리콘 등의 SEAL 방식은 허용될 수 없다.

  5) OIL CASING AND OIL
  펌프와 구동기 사이에서 완충 역할을 하며 축SEAL(SHAFT SEAL)의 윤활 및 냉각을 하여야 한다. 그리고 환경오염의 문제를 감안하여 오일의 종류는 FDA인증 의약용 화이트오일로 한다.

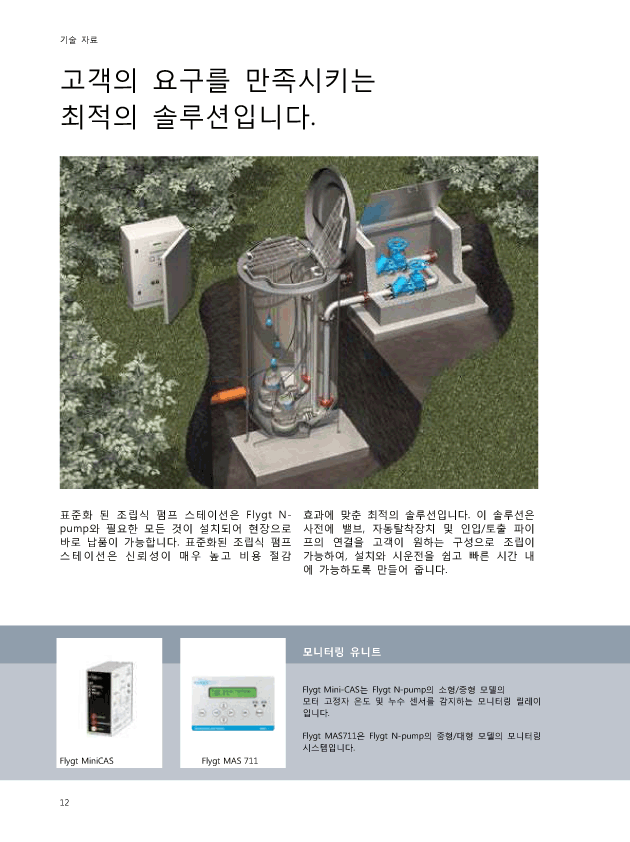

  6) 감지장치(MONITORING UNIT)
  수중에서 운전되므로 펌프 내부에 펌프 보호를 위한 다음과 같은 감지 장치를 설치하여 조작실 또는 CONTROL PANEL과 연계되어 이상 발생 시 펌프를 통제할 수 있게 하여야 하며 현장시공사는 자동제어나 제어 판넬 제작자에게 계약.제작 전 감지장치 사양을 제시하여 반영이 되도록 한다.
  (1) 모타 고정자 온도 감지 센서
  (2) 모타 누수감지 센서

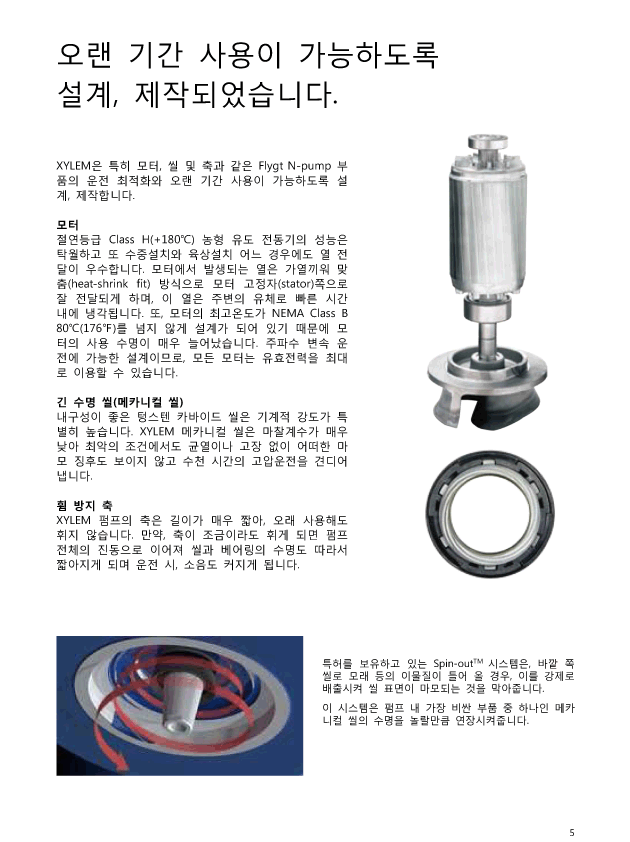

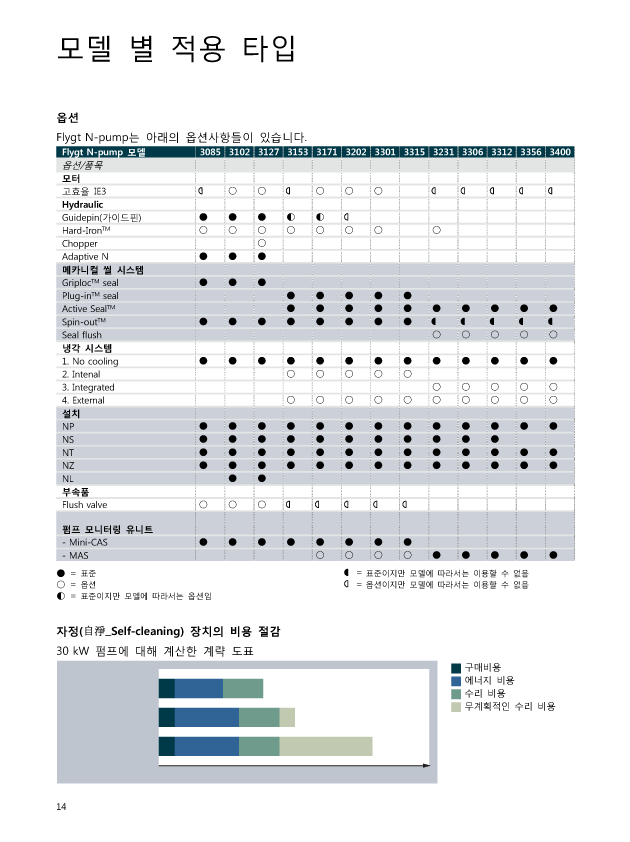

  7) SPIN-OUT SYSTEM
  씰 챔버 내 임펠러와 바깥쪽 씰 사이에 설치하는 나선형으로 된 홈 형태의 구조를 갖고 있으며 펌핑 액체 내에 함유된 마모성 이물질로부터 펌프의 메커니컬 씰과 오일 하우징을 보호한다.

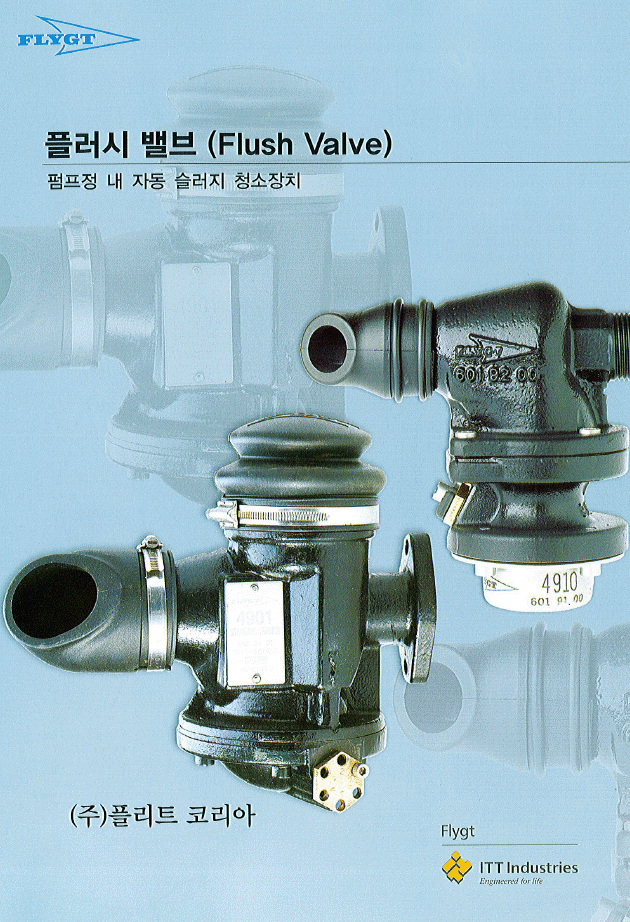

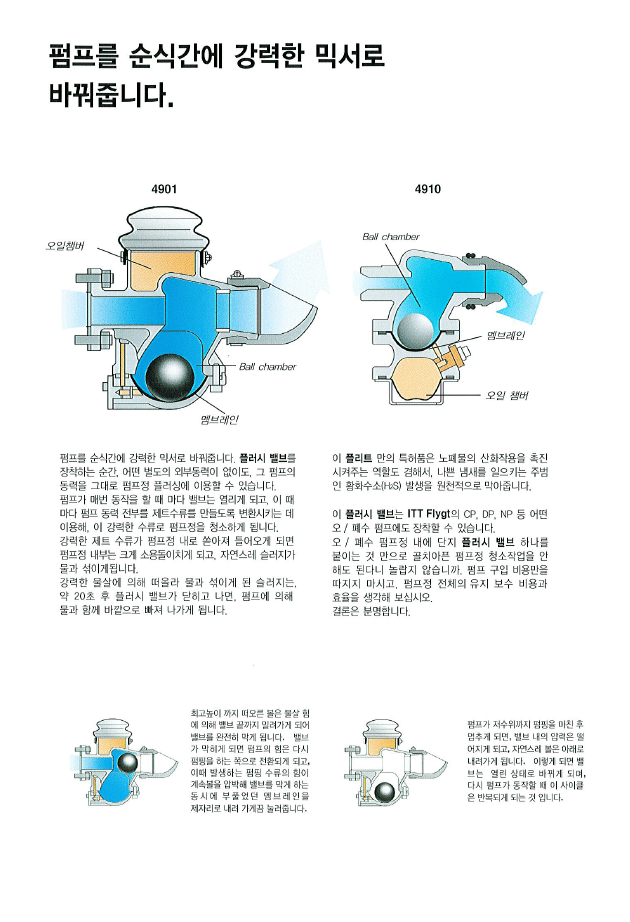

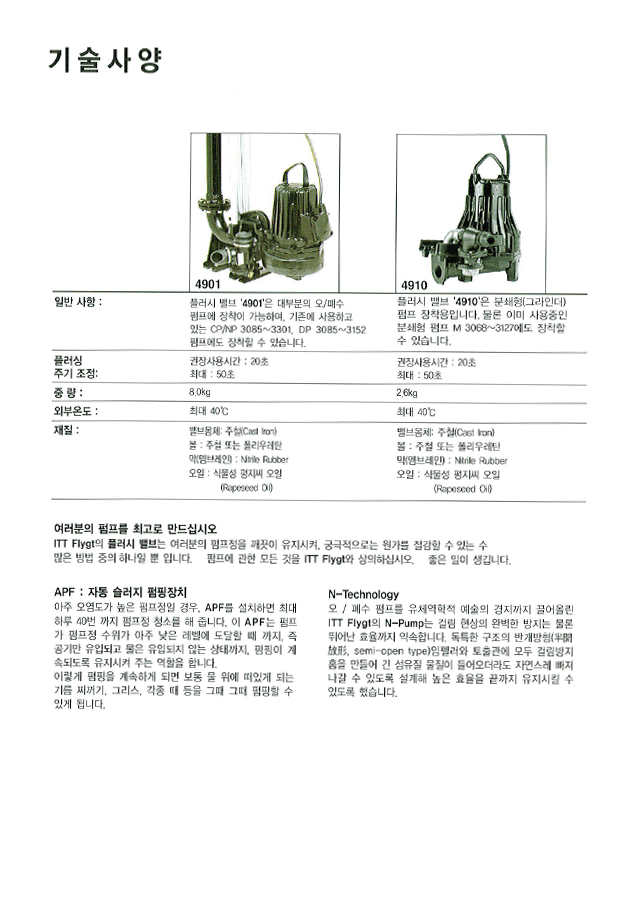

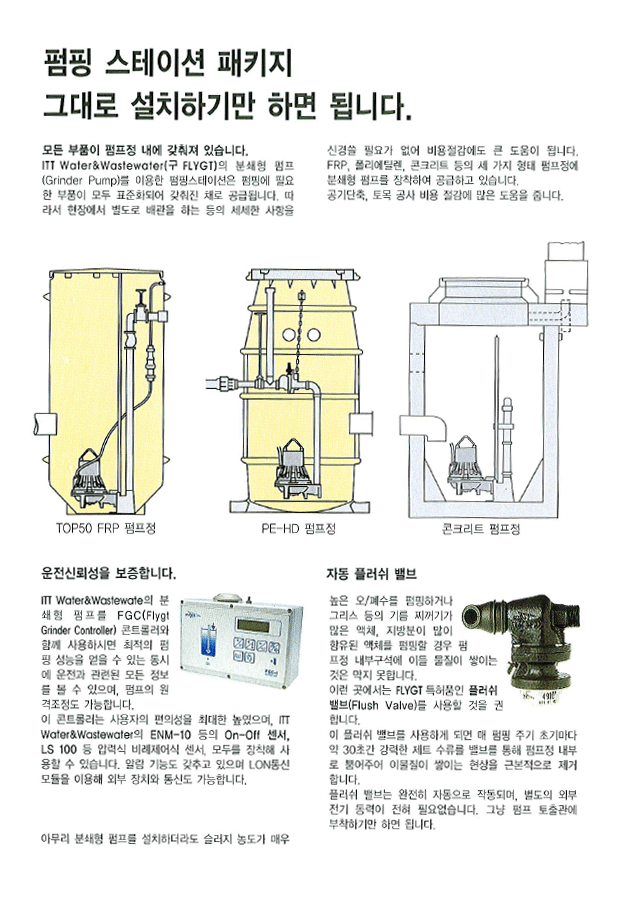

  8) 플러쉬밸브(FLUSH VALVE SYSTEM)
  (1) 개 요

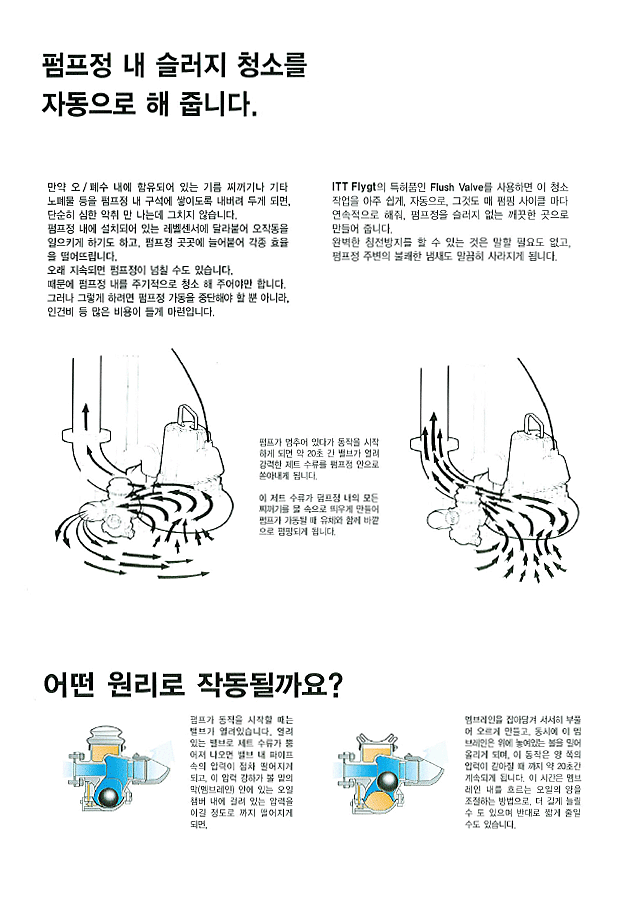

  본 FLUSH VALVE는 펌프의 볼류트에 장치되어 초기 펌프 가동 시 기계식으로 일정시간동안 양수된 물이 다시 펌프정으로 유입되게 하여 펌프 가동 전 침전되었던 슬러지 등 오물을 교반하여 줌으로써 펌프의 초기 양수를 용이하게 하여줌과 동시에 펌프정에 슬러지 등이 축적되는 현상을 방지하고자 설치한다.

  (2) 재 질
  가. CASING :주철(CAST IRON, ASTM A48-83 CLASS 35B)
  나. BALL : CAST IRON, ASTM A48-83 CLASS 35B
  다. BALL SEAT : STAINLESS STEEL 329
  라. O-RINGS, MEMBRANE, OUTLET PIPE :고무( NITRILE RUBBER)
  마. SCREWS, STUDS, NUTS : 스테인리스스틸(STAINLESS STEEL)
  바. OIL : BINOL HYDRAP ISO VG32

  (3) 규 격 : 319 X 253 X 146, 217 X 122 X 90(W X H X D)mm
  (4) 개폐방식 : 내장된 BALL에 의해 기계식으로 자동 개폐되어야 하며 20-50초의 개폐시간 조정이 가능하여야 한다.
  (5) 공 급 : 펌프 공급자가 펌프와 함께 일체로 공급하여야 한다.

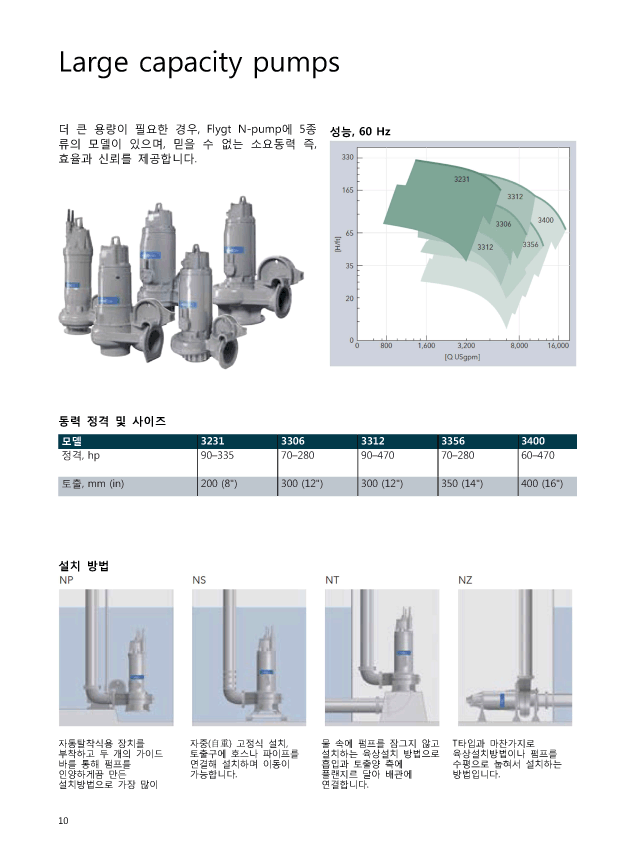

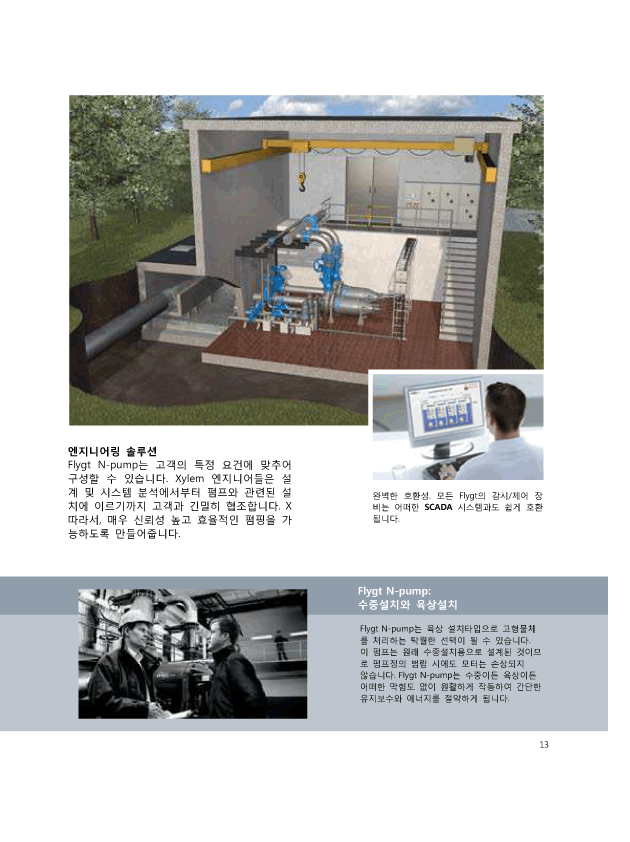

  9) 자동 탈착 장치
  펌프 설치 시 펌프의 토출 측과 자동 탈착이 되도록 설계, 제작되어야 한다.
  (1) 재 질 : 주철( CAST IRON ASTM A48 NO.35B)

  10) 외부 도장 : 주조 부분의 도장은 다음과 같다.
  (1) 기초 도장 : SPRAYED WITH PRIMER
  (2) 마감 도장 : GREY OXYRAN ESTER PAINT


• 3. 수중 동력 CABLE 및 CONTROL CABLE
  본 시방서는 수중펌프의 구동을 위한 수중 CABLE에 관한 시방서이다.
  수중케이블은인장강도,내마모성,연성등이 우수하고, 물을 거의 흡수하지 않아야한다.

  1) 구 조
  (1) 외 피 : 클로로피렌고무( CHLOROPRENE RUBBER )
  (2) 충 전 제 : CHLOROPRENE RUBBER
  (3) 도체 절연 : 에틸렌-프로필렌고무( ETYLENE - PROPYLENE RUBBER )
  (4) 도 체 : 주석 도금 구리 또는 필름 코팅 구리

  2) 일반적인승인(규격)은 IEC 245(66) 규격에 의한다.
  3) 정격 전압은 600V(NORTH AMERICA),450/750V(EUROPE)이다.
  4) 전류 정격은 IEC 364-5-523 TABLE 52-C11/E(EUROPE),또는 NEC 310.16,CSA C22.2 NO.49(NORTH AMERICA)에 의한다.
  5) 도체 허용 온도는 최고 (+)90°C이어야 한다.
  6) 도체 상용 온도는 최고 (+)70°C이어야 한다.
  7) 수중 또는 대기 중에서 공히 사용 가능이어야 한다.


• 4. 펌프 시험 및 검사
  본 펌프는 외산 기자재로서 국제 규격인 ISO 9906 Annex A에 의거하여 시험 및 검사 한다.
